Passend für folgende Fahrzeuge, die mit einer werkseitig verbauten Luftstandheizung und mit oder ohne einer Funkfernbedienung ausgestattet sind:
- VW T6 von 2015 bis 2020. Fuktioniert nur bei original verbauter Luftstandheizung.
LTE APP - Steuerung Version 11.XX
Mit der LTE APP - Steuerung können Sie Ihre Standheizung im Fahrzeug durch einen Anruf, SMS oder APP schalten.* Der Anruf kostet keine Gebühren, da das Gespräch nicht angenommen wird. Sie haben, für die LTE, die Möglichkeit 5 Rufnummern festzulegen. Die LTE schaltet nur dann, wenn sie von einer dieser Rufnummern angerufen wird oder eine SMS erhält. Somit haben Sie die Sicherheit, dass die Standheizung nicht durch eine fremde Person bedient werden kann. Werbe-SMS oder Werbe-Anrufe werden zuverlässig ignoriert.
Wie funktioniert es? :
Wenn Sie die LTE APP - Steuerung anrufen, hören Sie zunächst ein Freizeichen. In dieser Zeit wird die Rufnummer des Anrufers ausgewertet. Wenn der Schaltvorgang ausgelöst wurde, wird der Verbindungsaufbau durch die LTE APP - Steuerung unterbrochen. Abhängig vom Netzbetreiber hören Sie dann ein Besetztzeichen oder eine Ansage. Damit wissen Sie ob die LTE APP - Steuerung geschaltet hat.
Sie können Ihre Standheizung für eine voreinstellbare Zeit per Anruf, App oder SMS einschalten. Durch einen weiteren Anruf, App oder SMS können Sie die Heizung jederzeit wieder ausschalten. Weiterhin besteht die Möglichkeit einen externen Schalter oder Taster im Fahrzeug anzubringen um die Heizung sofort zu starten oder auszuschalten. Es kann auch die Zündung angeschlossen werden um die Standheizung auszuschalten. Damit im Fahrbetrieb die Standheizungsfunktion inaktiv ist.
Alarmfunktion:
Die LTE APP - Steuerung bietet zusätzlich einen Alarmeingang. Diesen können Sie an Ihre vorhandene Alarmanlage anschließen. Wenn der Alarm ausgelöst wurde, werden alle hinterlegten Rufnummern per Anruf und SMS darüber informiert.
Programmierung:
Die Programmierung der berechtigten Rufnummern, der Einschaltzeiten etc. erfolgt einfach per SMS oder über den "SMS-Konfigurator" (SMS-Konfigurator ). Die aktuellen Einstellungen können Sie jederzeit abfragen.
Plug&Play Adapterleitung
Dank der Plug&Play Adapterleitung ist der Anschluss der LTE APP - Steuerung, bei Ihrem Fahrzeug mit VW T6 Luftstandheizung Funkempfangseinheit sehr einfach .
Sie entfernen das originale Anschlusskabel von der Empfangseinheit und schließen die Plug&Play Adapterleitung einfach dazwischen.
Die Funktionen der originalen Fernbedienung bleiben voll erhalten.
Fahrzeug ohne Funkfernbedienung - Anschluss mit Y-Kabel unter dem Beifahrersitz
Die APP-Steuerung wird mit einem Y-Kabel direkt an die Steckverbindung der Heizung angeschlossen.
Die 5A Sicherung zur Absicherung der Spannungsversorgung zur APP-Steuerung ist im Y-Kabel integriert.
Keine technischen Kenntnisse/ Werkzeug für den Einbau nötig.
Einbauservice:
Temperaturbereich:
Durch den Einsatz eines integrierten LTE-Moduls liegt der Temperaturbereich der LTE APP - Steuerung zwischen -30°C und 70°C. Viele andere Anbieter verwenden ein normales Handy als Empfänger, dieses ist jedoch besonders temperaturanfällig. Teilweise schaltet es sich schon bei Temperaturen unter 5°C ab. Auch wenn ein Akkuadapter verwendet wird ist keine 100% zuverlässige Funktion gewährleistet.
Hinweis:
Für den Betrieb der LTE APP - Steuerung wird eine beliebige SIM Karte benötigt. Die SIM Karte kann eingesteckt werden, ohne das Gehäuses zu öffnen. Diese ist nicht im Lieferumfang enthalten.
Lieferumfang:
- LTE APP - Steuerung Version 11.XX
- Plug&Play Anschlussleitung
- Antenne

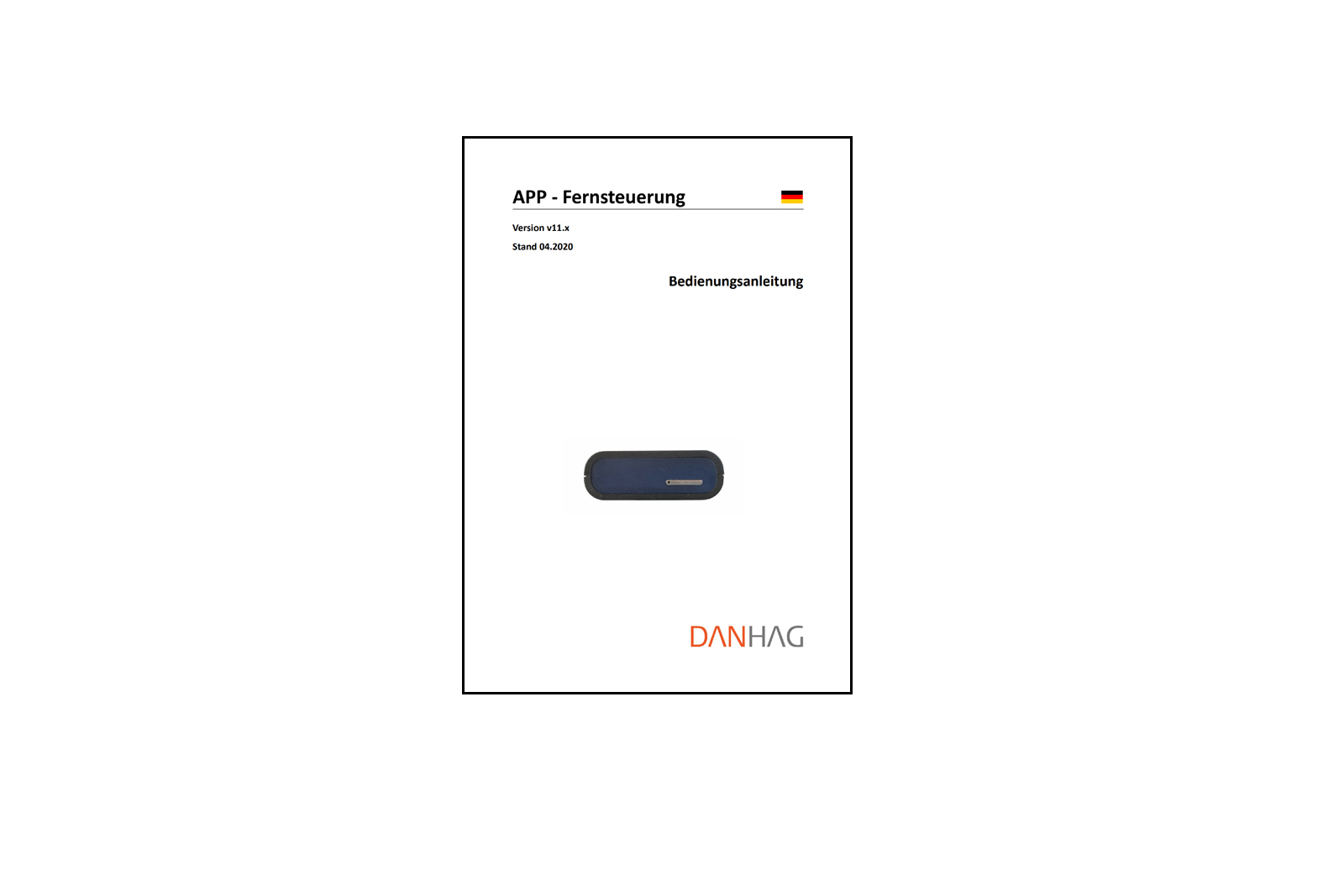

- Bedienungsanleitung und Anschlussanleitung
Technische Daten:
Versorgungsspannung: +12V DC
Stromaufnahme: 10mA< (Sleepmodus), 3A (Einbuchen)
Abmessung: 60 x 21 x 64mm (B x H x T)
Temperaturbereich: -30°C bis 70°CEingänge: Zündung, Schalter, Alarm
Ausgänge: E-BUS 3
Berechtigte Rufnummern: 5 (optional bis zu 100 mgl.)
* GSM / LTE - Empfang vorrausgesetzt.
Der Einbau der GSM APP-Steuerung ist abhängig von der Ausstattung des Fahrzeugs. Fahrzeug mit Funkfernbedienung.
Die GSM APP-Steuerung wird mit dem beiliegenden Y-Kabel an den Empfänger der Funkfernbedienung angeschlossen.
Der Empfänger befindet sich hinter der Verkleidung unterhalb des Lenkrads.
Anschluss / Einbau der GSM APP-Steuerung mit Y-Kabel:
Ausbau Lichtschalter (hinter dem Schalter befindet sich eine Schraube, die die Plastikverkleidung hält.)
Stellen Sie den Schalter senkrecht (Position "0") Drücken Sie den Schalter und drehen Sie diesen dabei nach rechts bis Sie einen Wiederstand spüren.Ziehe Sie den Schalter heraus.
Verkleidung demontieren Demontieren Sie beide Verkleidungen (linke Seite Armaturenbrett und unterhalb des Lenkrads). Installation der GSM APP-Steuerung Entfernen Sie den blauen, 6-poligen Stecker vom Empfänger.
Schließen Sie das Y-Kabel am Empfänger an:
Schließen Sie den originalen Stecker und die GSM APP-Steuerung an das Y-Kabel an. Konfigurieren Sie die GSM APP-Steuerung.
Ausgangsignal E-BUS 5 Fahrzeug ohne Funkfernbedienung - Anschluss ohne Y-Kabel Die APP-Steuerung wird direkt an den Steuereingang der Heizung und die Spannungsversorgung angeschlossen.
Der Steuereingang der Heizung liegt an einer Steckverbindung in der Sitzkonsole des Beifahrersitzes an.
Anschluss der GSM APP-Steuerung:
Die Leitungen rot, braun und gelb müssen an die originalen Fahrzeugleitungen angeschlossen werden.
Die rote Leitung für die Spannugsversorgung der APP-Steuerung muss mit 5 A abgesichert werden.
gelb (Steuerausgang) -> Steckverbindung unter dem Beifahrersitz PIN1 (blau / gelb)
rot -> Steckverbindung unter dem Beifahrersitz PIN4 (rot)
braun -> Steckverbindung unter dem Beifahrersitz PIN8 (braun)
Ausgangssignal E-BUS 5
Fahrzeug ohne Funkfernbedienung:
Anschluss mit Y-Kabel Die APP-Steuerung wird mit einem Y-Kabel direkt an die Steckverbindung der Heizung angeschlossen. Die 5A Sicherung zur Absicherung der Spannungsversorgung zur GSM APP-Steuerung ist im Y-Kabel integriert.
Anschluss / Einbau der GSM APP-Steuerung mit Y-Kabel:
Schieben Sie den Beifahrersitz nach vorn (- 1 -) Lösen Sie die blaue, 10-polige Steckverbindung (- 2 -) Schließen Sie das Y-Kabel an die Buchse und den Stecker des originalen Kabels an (- 3 -) Schließen Sie den schwarzen Stecker des Y-Kabels an die APP-Steuerung an (- 4 -) Konfigurieren Sie die GSM APP-Steuerung gemäß Anleitung.
Ausgangssignal E-BUS 5
